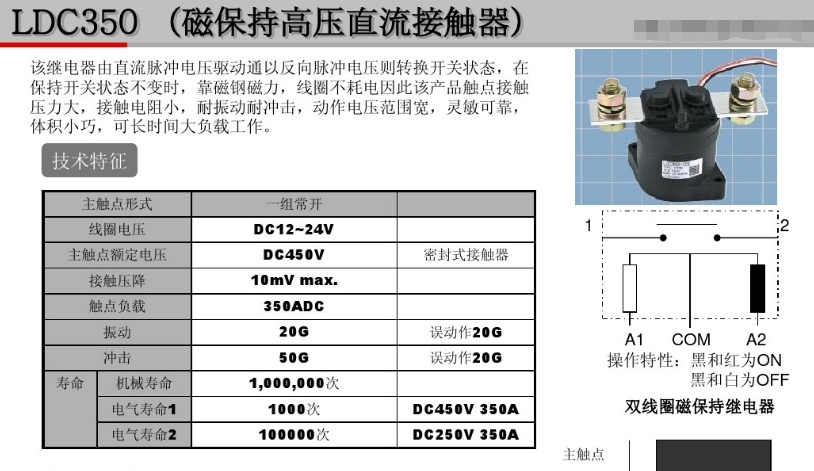

國產高壓直流接觸器廠家直供原位替代YMTech磁保持高壓直流接觸器LDC350

產品服務熱線：13326634486

一種磁保持直流接觸器，包括外殼，所述外殼內形成第一容置腔與第二容置腔，所述 第一容置腔位于第二容置腔的上方，所述第一容置腔內設置有觸頭系統，所述第二容置腔 內設置有電磁機構，所述電磁機構包括線圈組件、軛鐵組件、鐵芯以及永磁鐵，所述線圈組 件安裝在軛鐵組件上，其特征在于：所述線圈組件對稱設置在鐵芯的兩側，所述永磁鐵設置 在線圈組件之間，所述線圈組件包括第一線圈K1與第二線圈K2，所述第一線圈K1與所述第 二線圈K2的繞制方向一致，所述第一線圈K1設置在第二線圈K2與鐵芯之間，所述第二線圈 K2設置在軛鐵組件與第一線圈K1之間，所述第一線圈K1的始端設置有第一接線端子X1，所 述第二線圈K2的尾端設置有第二接線端子X2，所述第一線圈K1的尾端與所述第二線圈K2的 始端連接形成公共端，所述公共端上設置有公共接線端子X3。
