高壓直流接觸器DHC250主要特征
產品型號: DHC250
觸點形式: 1H（SPST-NO）
額定負載電流: 250A
最小適用負載(阻性負載): 1A/12VDC
最大切斷電流: 2000A（300VDC）1 次
最大切換電壓: 1000VDC
接觸壓降（初始）: ≤80mV@250A
高壓直流接觸器DHC250性能參數
產品型號 | DHC250 | ||
觸點參數 | 觸點形式 | 1H（SPST-NO） | |
額定負載電流 | 250A | ||
最小適用負載(阻性負載) | 1A/12VDC | ||
最大切斷電流 | 2000A（300VDC）1 次 | ||
最大切換電壓 | 1000VDC | ||
接觸壓降（初始） | ≤80mV@250A | ||
載流能力（a） | 250A : cont. | ||
375A：1h | |||
500A：20min | |||
800A: 30s | |||
2000A: 0.6s | |||
耐沖擊 | 穩定性 | 正弦半波脈沖：11ms 檢測時間：10μs Test | ON 時: 196m/s2（＞ 20G） |
OFF 時: 98 m/s2（＞ 10G） | |||
強度 | 正弦半波脈沖：6ms | 490 m/s2（＞ 50G） | |
耐振動 | 10Hz～500Hz 49 m/s2（＞5G ） | ||
產品安裝方式 | 任意 | ||
■線圈額定參數（20℃）
線圈額定電壓 | 動作電壓 | 釋放電壓 | 最大工作電壓 | 額定電流（±10%） | 額定線圈功耗 |
12VDC | ≤9VDC | ≥1VDC | 16VDC | 接通時：2.92A 保持時：0.375A | 接通時：35W(0.2s 接通) 保持時：4.5W |
24VDC | ≤18VDC | ≥2VDC | 32VDC | 接通時：1.46A 保持時：0.188A | 接通時：35W(0.2s 接通) 保持時：4.5W
|

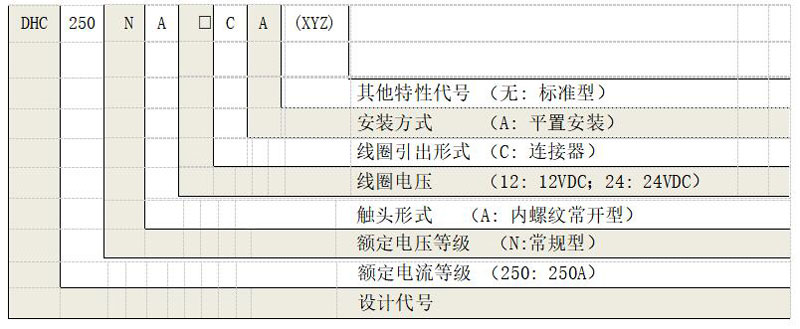

■產品型號釋義

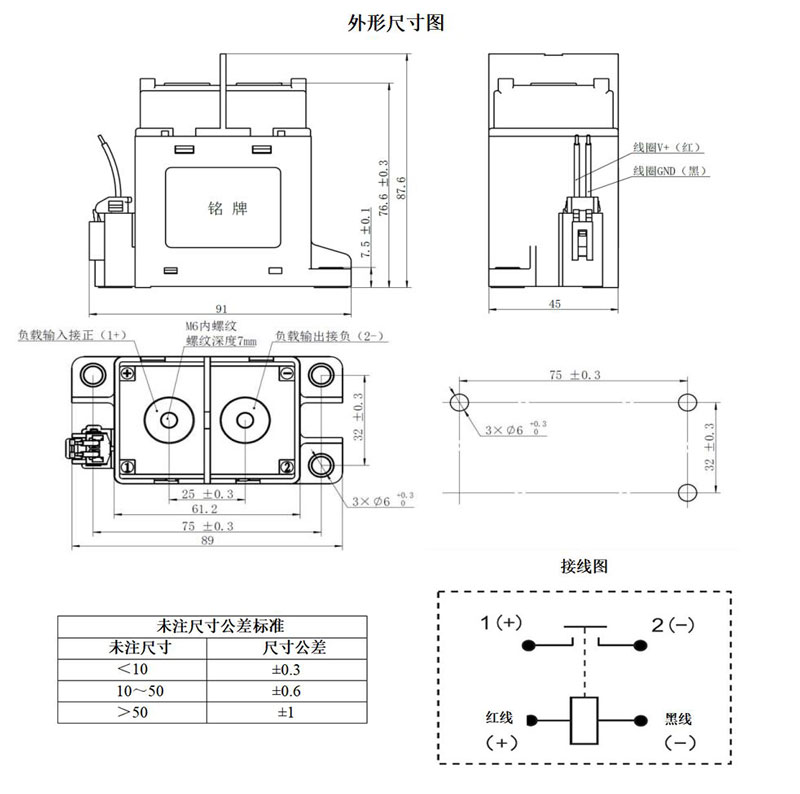

■外形尺寸圖、接線圖

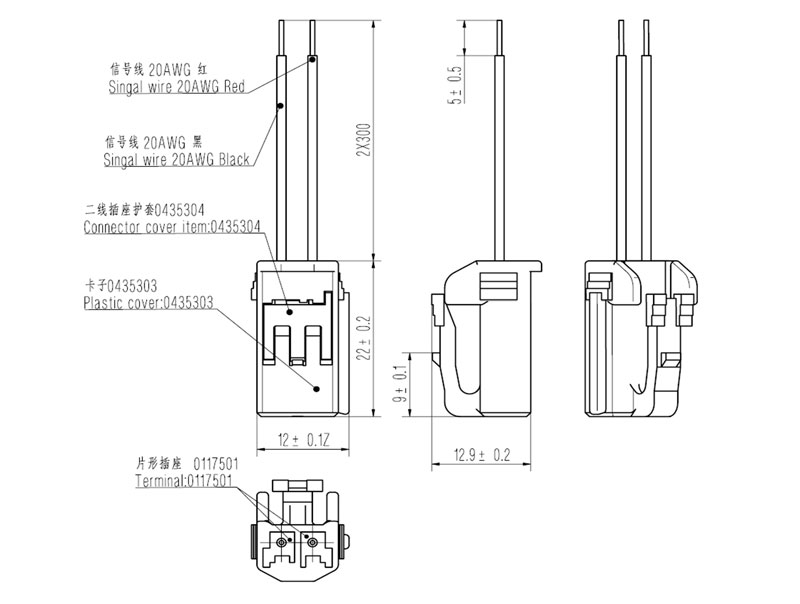

線圈引出方式（天海：0435308 或矢崎：7283-1020）
注: 產品主觸頭按接線柱旁邊標示“1+”的連接負載“+”端，接線柱旁邊的標示“2-”的連接負載“-”端。

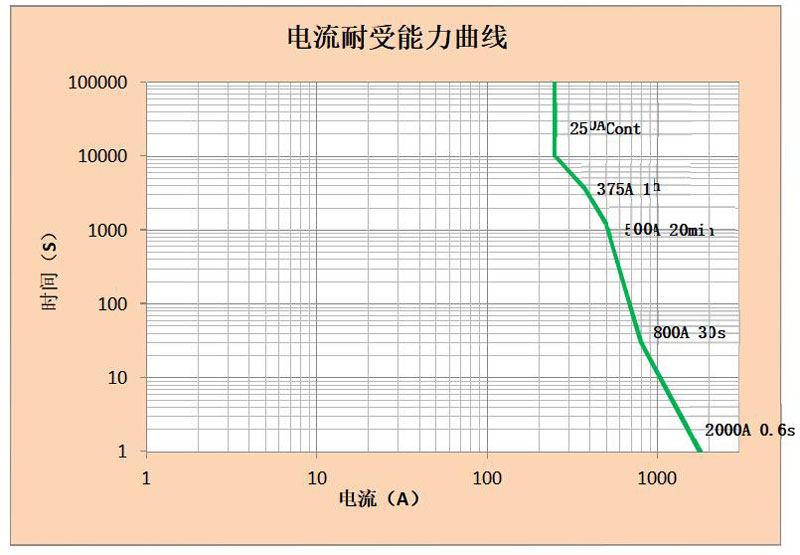

■電流耐受能力曲線
? 注：以上數據在環境溫度為 85℃，導線截面積≥95mm2條件下測得。數據僅作參考，勿直接用于選擇熔斷器。

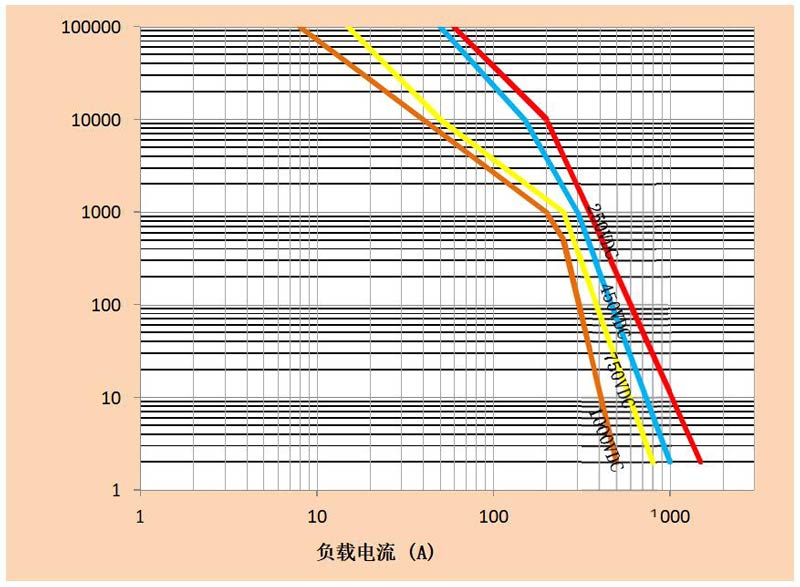

■電壽命曲線
■動作/釋放電壓曲線
? 注：以上數據為隨機抽取線圈電壓為 12VDC 產品測得，數據僅供參考(試驗品數量:n=3)
